工場の8大システム（PLC, SCADA, MES, ERP等）とデジタルツインによるデータ統合の全貌

近代的なスマートファクトリーのシステム構成を理解する上で、従来の階層型アーキテクチャ（ISA-95）と、最新のデジタルツイン規格（ISO 23247）によるデータ統合手法の理解は不可欠です。

本稿では、製造業で用いられる主要な8つの基幹・制御システムの役割、それらが定義された歴史的経緯、そしてデジタルツインがもたらす「縦割りバケツリレーからの脱却」について体系的に解説します。

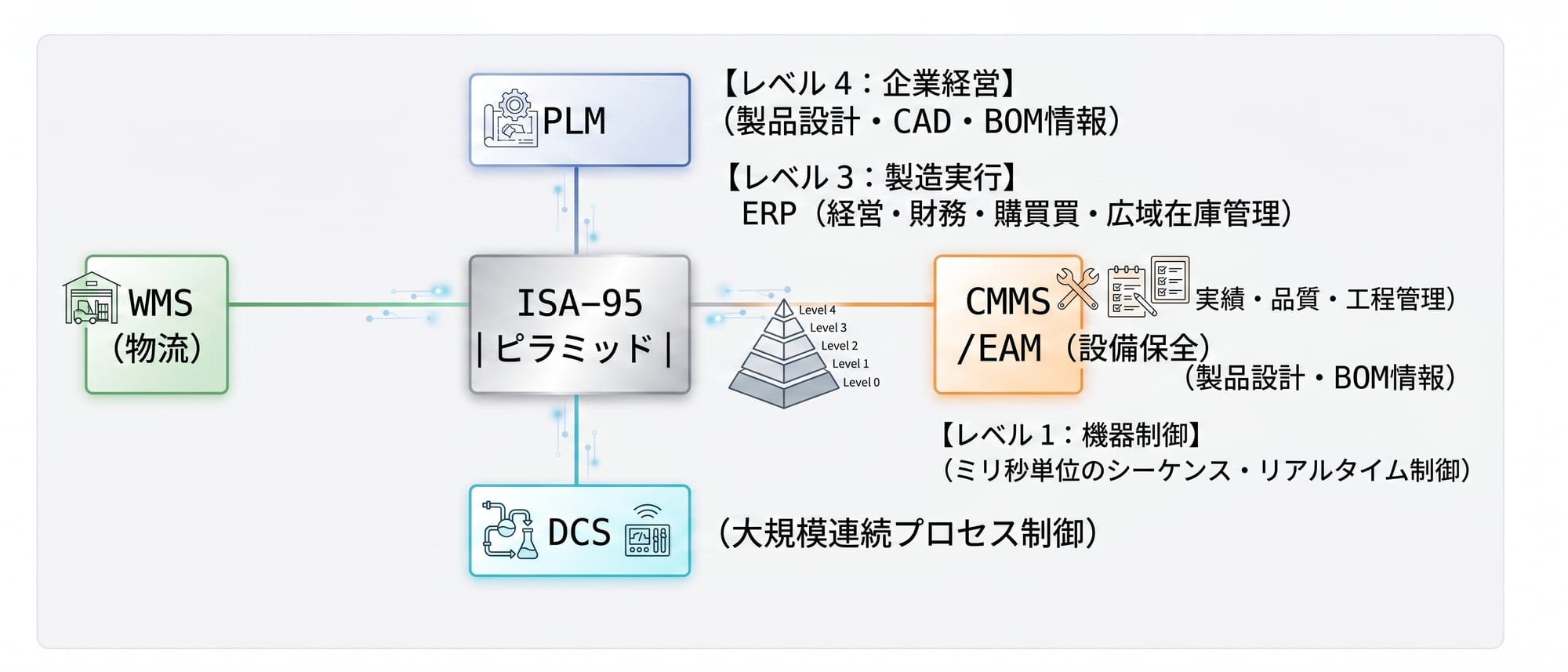

オートメーション・ピラミッドの歴史と基本4大システム

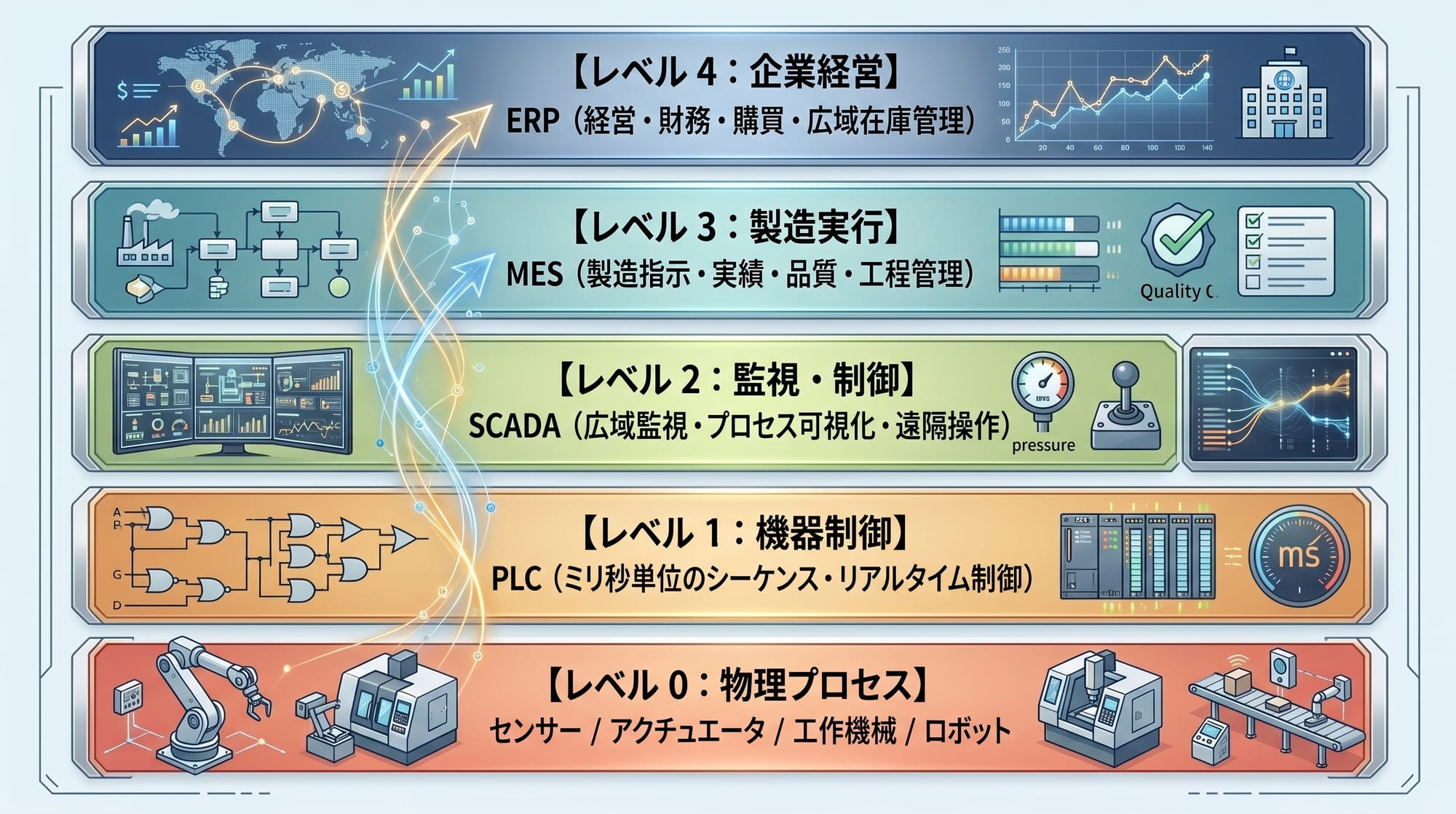

工場におけるシステム階層の標準モデルは、1980年代後半に米国パーデュー大学が提唱した「パーデュー参照モデル（PERA）」に由来し、2000年代に国際標準規格 ANSI/ISA-95（IEC 62264） として体系化されました。
これを一般に「オートメーション・ピラミッド」と呼びます。

① PLC（Programmable Logic Controller）

• 機能区分: レベル1（機器制御層）
• 時間軸: ミリ秒〜マイクロ秒単位
• 物理的なセンサーやスイッチからの入力を基に、リレー回路を電子化したプログラム（ラダー言語等）を実行し、モータやシリンダなどのアクチュエータをミリ秒単位で厳密に制御する堅牢な専用産業用コントローラです。

② SCADA（Supervisory Control And Data Acquisition）

• 機能区分: レベル2（集中監視層）
• 時間軸: 秒単位
• 複数のPLCやフィールド機器から稼働データを収集・集約し、HMI（Human Machine Interface）を介して工場全体の稼働状態やアラームをグラフィカルに可視化・遠隔操作する監視制御システムです。

③ MES（Manufacturing Execution System：製造実行システム）

• 機能区分: レベル3（製造オペレーション管理層）
• 時間軸: 時間〜シフト単位
• ERPからの生産計画に基づき、現場へ具体的な作業指示（ワークオーダー）を発行するとともに、投入資材、作業進捗、良品・不良品数、ロットトレサビリティなどの「製造実績」をリアルタイム管理する現場司令塔システムです。

④ ERP（Enterprise Resource Planning：基幹系統合システム）

• 機能区分: レベル4（ビジネス・経営管理層）
• 時間軸: 日〜月・年単位
• 製造拠点のみならず、企業全体の「人・物・金・情報」を一元管理するシステムです。受注、出荷、購買、財務会計、需要予測などのマクロな業務プロセスを担います。

業務領域を拡張する「専門統合システム」4選

基本の4大システムに加え、設計、物流、保全、大規模プロセス制御を担う以下の4システムが補完的に連携します。

⑤ PLM（Product Lifecycle Management：製品ライフサイクル管理）

製品のコンセプト企画、3D CADデータ、部品表（BOM: Bill of Materials）、製造プロセス定義などの「設計・技術データ」を一元管理します。デジタルツインにおける形状・構造モデルのマスターデータとなります。

⑥ WMS（Warehouse Management System：倉庫管理システム）

原材料、仕掛品、完成品の棚割り、入出庫管理、フォークリ制作やAGV（無人搬送車）のロジスティクス指示など、工場内および物流倉庫の物理的在庫配置をトラッキングします。

⑦ CMMS / EAM（設備保全管理システム）

設備の点検履歴、修理カルテ、予備品在庫管理、保全スケジュールを管理します。デジタルツインにおける「予兆保全（Predictive Maintenance）」アルゴリズムのバックエンドとなります。

⑧ DCS（Distributed Control System：分散制御システム）

石油プラント、化学、発電所などの「連続プロセス産業」で採用される統合制御システムです。複数コントローラが分散配置され、PLC（制御）とSCADA（監視）の機能が高信頼・冗長化された形で一体化されています。

「階層型バケツリレー」から「ISO 23247 デジタルツイン」への移行

従来のISA-95モデルが抱える課題（階層型データ転送）

ISA-95に基づいた構造は、下位から上位へとデータが順番に伝搬する「縦割りのバケツリレー」構造でした。

[現場センサー (L0)] ──> [PLC (L1)] ──> [SCADA (L2)] ──> [MES (L3)] ──> [ERP (L4)]

• タイムラグの発生: 現場のリアルタイムイベント（異常振動、局所的停止）が経営層や関連部門に到達するまでにレイテンシが生じる。
• データのサイロ化: 設計データ（PLM）や保全履歴（CMMS）がそれぞれのシステム内に独立して存在し、横断的な相関分析が困難。

ISO 23247が定義する「Core Entity」集中統合アーキテクチャ

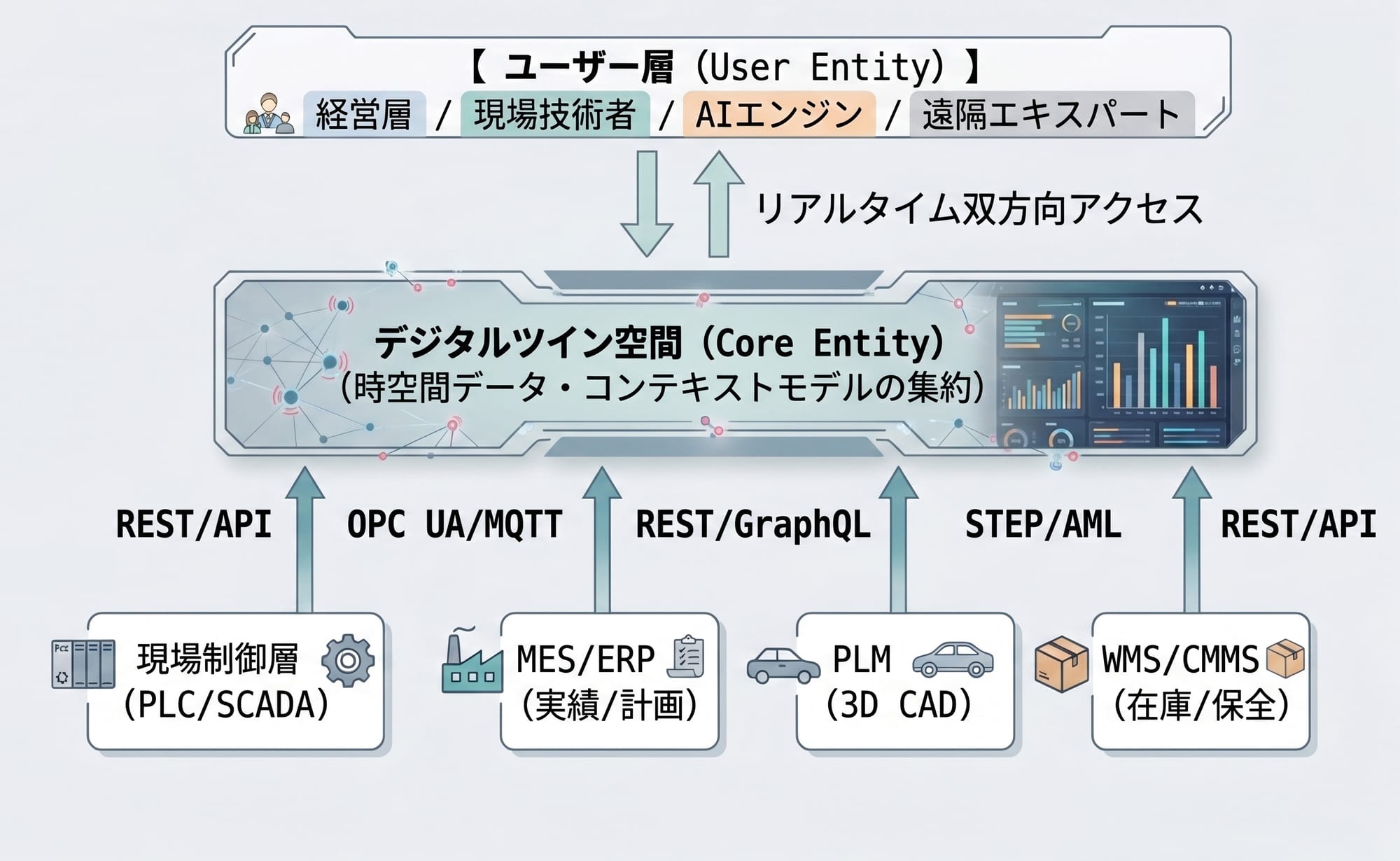

2021年に制定された国際標準規格 ISO 23247（Automation systems and integration — Digital twin framework for manufacturing） では、この階層分離を解消し、真ん中の「デジタルツイン空間（Core Entity）」にすべてのデータをリアルタイム同期・集約する構造を提唱しています。

ISO 23247統合によるパラダイムシフト

1. コンテキスト（意味論）の即時結合: PLMの「3D CADモデル」に、PLC/SCADAの「ミリ秒レベルの振動・電流データ」、CMMSの「過去修理履歴」をCore Entity上でリアルタイムにマッピングできます。
2. 単一の真実（Single Source of Truth）の形成: 現場の作業員（レベル1〜2領域を注視）も、経営判断者（レベル4領域を注視）も、同一のデジタルツイン空間を参照し、同一の情報に基づいて意思決定やシミュレーション（予測）を行うことが可能となります。

まとめ

1990年代に確立されたISA-95（パーデューモデル）は、システムの責任範囲と安全なネットワーク分離（OTとITの境界）を定義した優れた標準でした。

しかし、Industry 4.0およびISO 23247の時代においては、従来の階層を崩すことなくデータ連携のみを中間層（Core Entity）へ集約する「デジタルツイン・アーキテクチャ」への移行が加速しています。それぞれのシステムの機能とデータ構造を理解することは、現代の製造業DXやスマートファクトリー構築における必須要件となっています。
