PLATEAU 東京23区：3Dマップ・交通・環境データで東京を探索する

1. はじめに

東京は、建物の高密度化、広大な公共交通網、活発な都市活動を特徴とする、世界有数の規模と複雑さを誇る大都市です。従来の2Dマップだけでこの環境全体を観察する場合、構造物、交通システム、環境条件の相互関係を視覚的に把握することが困難な場合があります。

都市可視化技術の可能性を探求するため、私たちは都市モデルに交通、気象、環境データを組み合わせたインタラクティブな3Dデモ「PLATEAU Tokyo 23-Ku」を開発しました。

このデモでは、Cesiumと3D Tilesを使用して東京の都市環境を3次元空間に描画し、JR東日本の列車、都営バス、シェアサイクル、道路交通状況、降水量、大気質などの複数のデータレイヤーを統合しています。

静的な3Dマップ上で建物を眺めるだけでなく、同一の地理環境内に統合されたデータレイヤーを通じて、都市のさまざまな側面を探索することができます。

デモ：https://innovation-lab.vitalify.asia/ja/gallery/plateau-tokyo23ku

2. PLATEAUとは？

PLATEAUは、日本全国のオープン3D都市モデルの開発と提供を目指す、国土交通省（MLIT）によるプロジェクトです。

これらのモデルは、構造化された3Dデータを使用して都市環境を再現します。データセットに応じて、建物の形状、構造属性、および関連する空間情報が含まれる場合があります。

PLATEAUのデータは、さまざまな分野で活用できます。

• 都市計画および都市開発。
• 防災およびリスク評価。
• 交通分析およびモビリティ評価。
• 環境データの可視化。
• スマートシティアプリケーションの開発。
• 都市デジタルツインの構築。
• 都市シナリオのシミュレーションと分析。

PLATEAU Tokyo 23-Kuデモでは、3D都市モデルが交通、気象、環境データレイヤーを表示・重畳するための空間的基盤として機能します。

3. 使用技術

このデモは、地理空間可視化技術と都市・交通データを組み合わせたものです。

Cesium

Cesiumは、大規模な地理空間データの表示をサポートし、ユーザーが3D環境とインタラクションを行える3D地理空間アプリケーション開発プラットフォームです。

デモにおいて、Cesiumは東京都心を探索し、地理的文脈のなかでデータレイヤーを観察するための環境を提供します。

3D Tiles

3D Tilesは、大規模な3D地理空間データセットを効率的にストリーミングおよびレンダリングするために設計されたフォーマットです。

この技術により、データをより小さなチャンクに組織化してオンデマンドでストリーミング描画できるため、都市の可視化アプリケーションに適しています。

PLATEAU 3D都市モデル

PLATEAU 3D都市モデルは、可視化シーンの基礎となる都市データを提供します。

3Dモデルのおかげで、ユーザーは構造物や建築環境を他の情報レイヤーとの関連性のなかで観察することができます。

交通および環境データソース

このデモでは、公共交通機関、道路交通、気象、大気質に関連するデータセット群を統合しています。

この組み合わせにより、3Dマップの役割が単なる都市形状の表示から、都市の活動や状況に関する情報の可視化へと拡張されます。

4. デモの機能

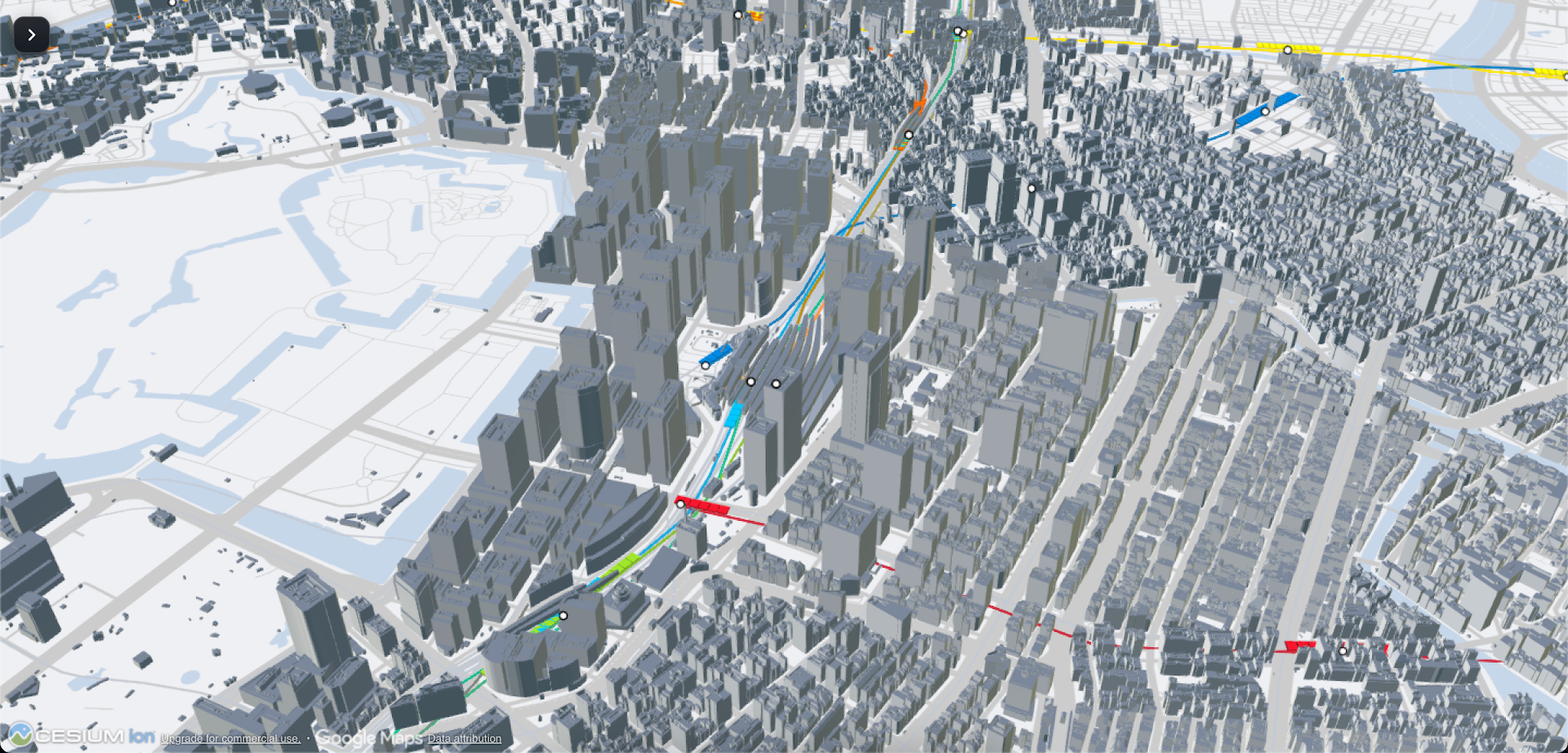

4.1. 東京23区の3D可視化

本デモの主な機能は、東京の都市環境をインタラクティブな3Dマップとして表示することです。

ユーザーは複数の視点から都市を探索し、建物の配置を観察し、都市環境のスケール感をより直感的に捉えることができます。

従来の2Dマップとは異なり、このアプローチは空間的な奥行きを加えるため、構造物や交通網をより直感的に観察できます。

4.2. PLATEAUに基づく3D都市モデル

デモではPLATEAU都市モデルデータを使用して、地理空間上に東京の建築環境を再現しています。

3Dモデルは統合されたデータセットの共通の空間基準として機能します。その結果、ユーザーは周囲の都市エリアとの関係性のなかで交通データや環境データを表示できます。

このアプローチは、都市計画、空間分析、都市シミュレーションへのアプリケーション拡張の基礎も形成します。

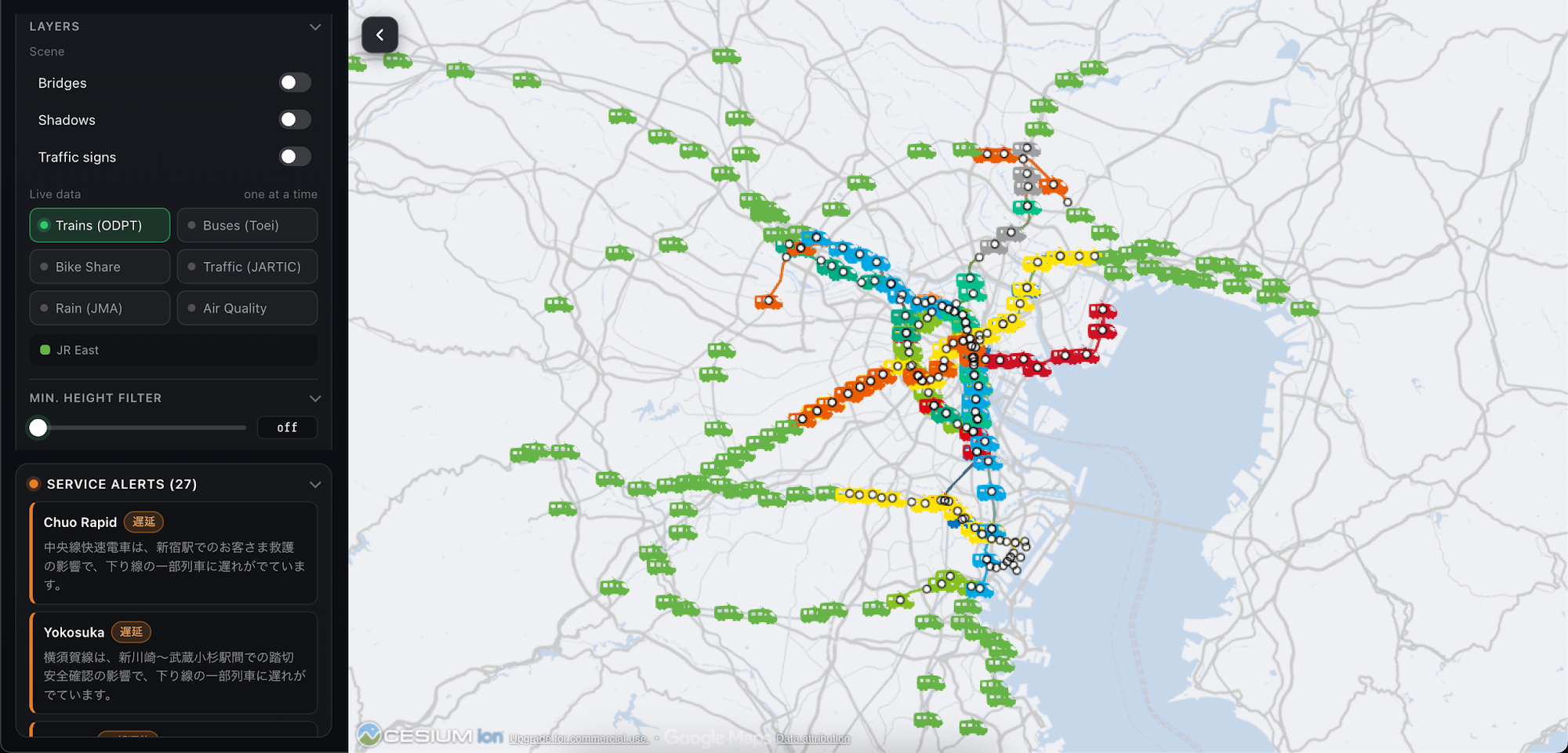

4.3. JR東日本列車の可視化

デモにはJR東日本の列車データレイヤーが統合されており、3D都市環境内での鉄道活動を表現しています。

マップ上に列車を描画することで、単に路線図上で運行情報を確認するのではなく、東京の地理的文脈のなかで鉄道運行を観察できるようになります。

現在の実装バージョンでは、列車ルートのシミュレーションロジックにおいて発着フィールド（From / To）を使用し、移動方向の決定と列車の動作生成を行っています。

シミュレーションされた動作と実際の列車位置は明確に区別することが重要です。位置、ルート、速度の精度は、データソースおよび使用される処理方法に依存します。

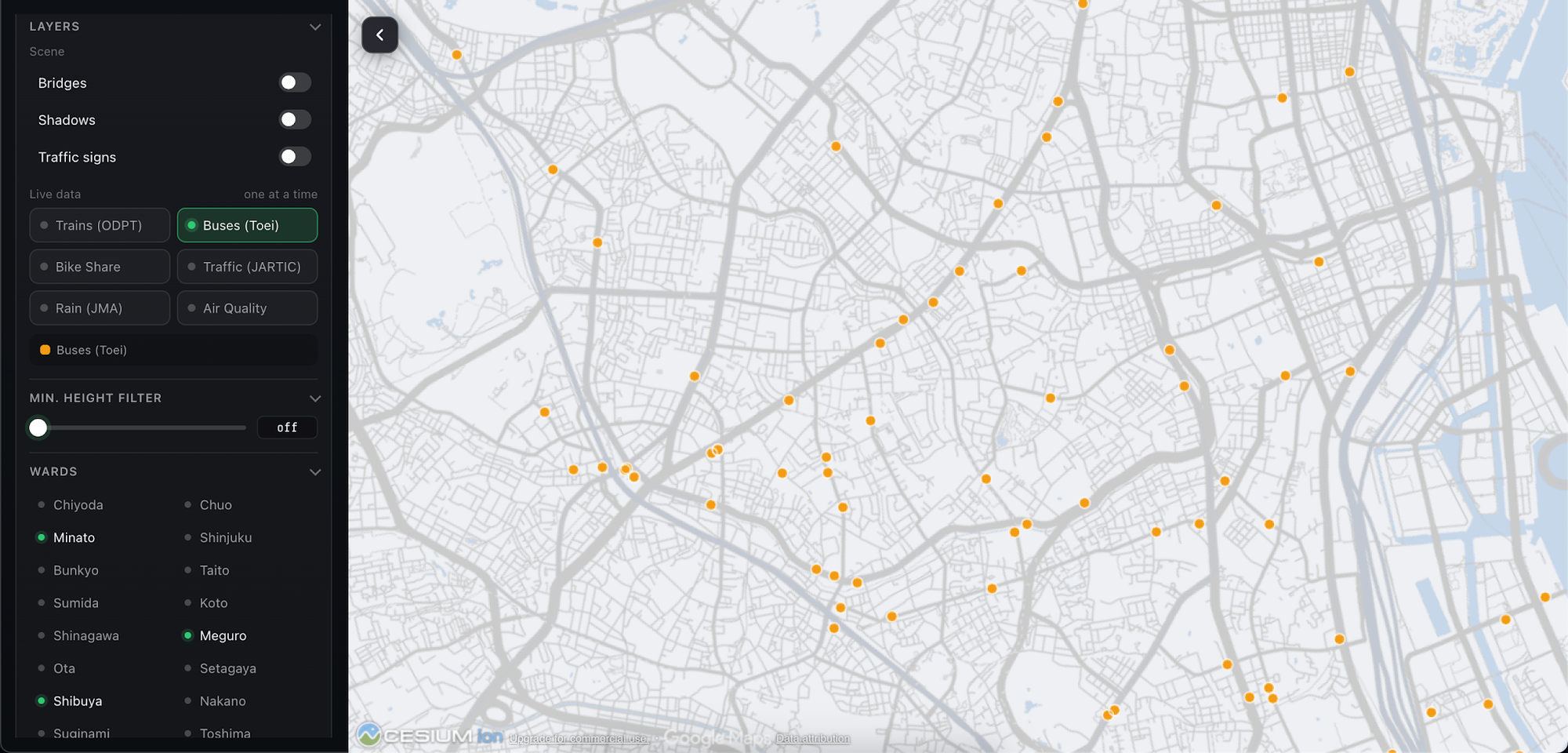

4.4. 都営バス（Buses – Toei）の可視化

Busレイヤーは、都市環境内における都営バスシステムの視覚情報を提供します。

この機能は、JR東日本の鉄道システムに加えて、地上の公共交通に関する視点を提供します。

同一の3D環境内に配置されることで、バスデータは異なる公共交通モードが都市内でどのように共存しているかを例示するのに役立ちます。

これは、バス路線、駅、その他の都市エリア間の接続性を分析するためのアプリケーション開発における有用な基盤としても機能します。

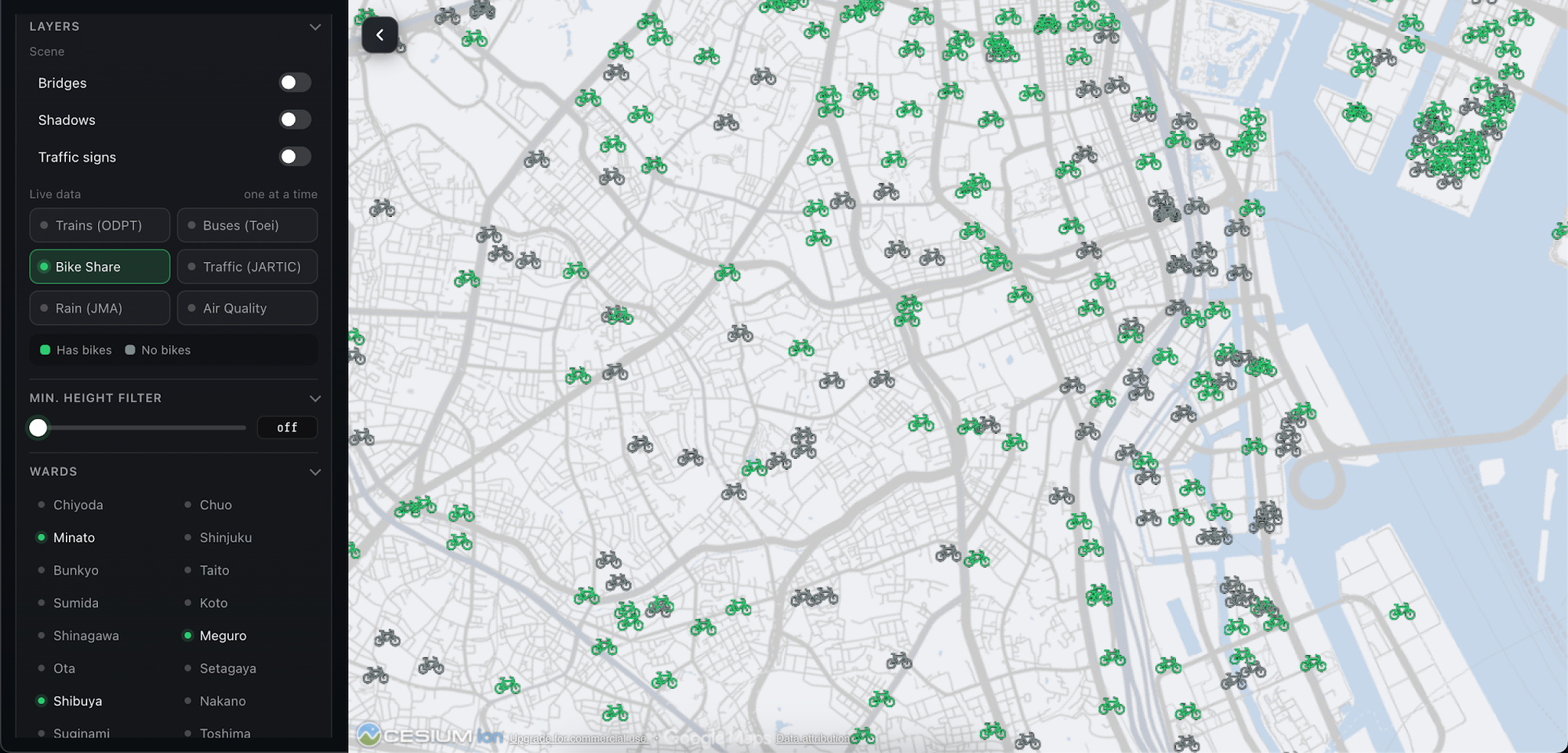

4.5. シェアサイクルシステム（Bike Share）の可視化

Bike Shareは、東京における自転車シェアリングシステムのデータレイヤーです。

このデータを統合することで、可視化の範囲が公共交通機関から都市内のフレキシブルなマイクロモビリティへと拡張されます。

JR東日本の列車や都営バスと組み合わせることで、Bike Shareレイヤーはマルチモーダルな都市モビリティの全体像を描き出すことに貢献します。

たとえば、データソースから提供される実際の情報に応じて、自転車の発着ポイントと公共交通網との関係性を理解するのに役立ちます。

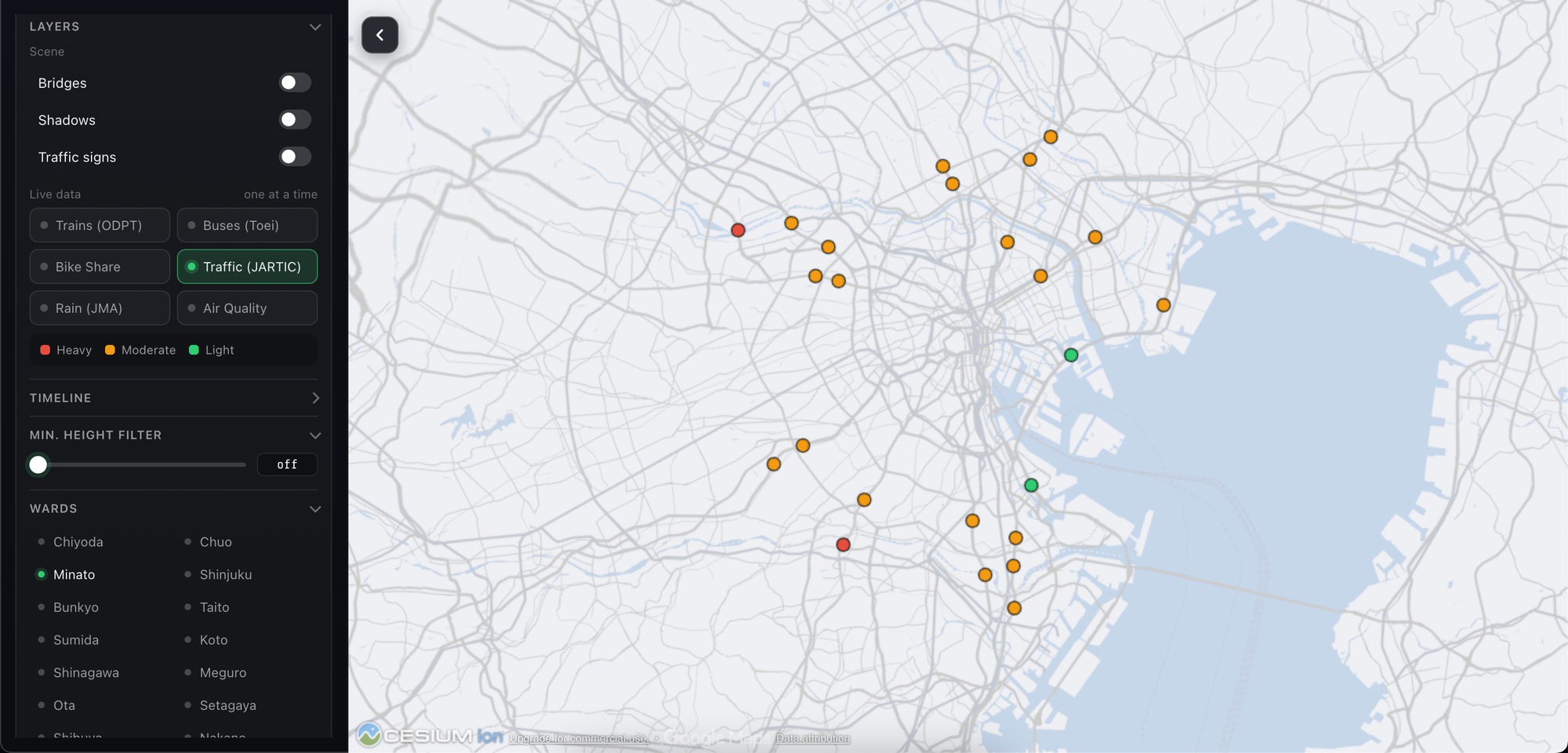

4.6. 道路交通状況（Traffic – JARTIC）の可視化

デモには、JARTIC（日本道路交通情報センター）からのデータを使用したTrafficレイヤーが統合されています。

このデータレイヤーにより、3D可視化環境に道路交通情報が追加されます。

鉄道やバスのデータと組み合わせることで、道路交通情報は個別の交通モードから都市交通システム全体の視点へと視野を広げます。

このアプローチは、交通状況の観察、モビリティ分析、都市管理支援システムの開発などのアプリケーションにおいて潜在的な可能性を秘めています。

渋滞度、車両速度、道路区間の状況などの具体的な詳細は、デモで使用されるJARTICデータの種類に依存します。

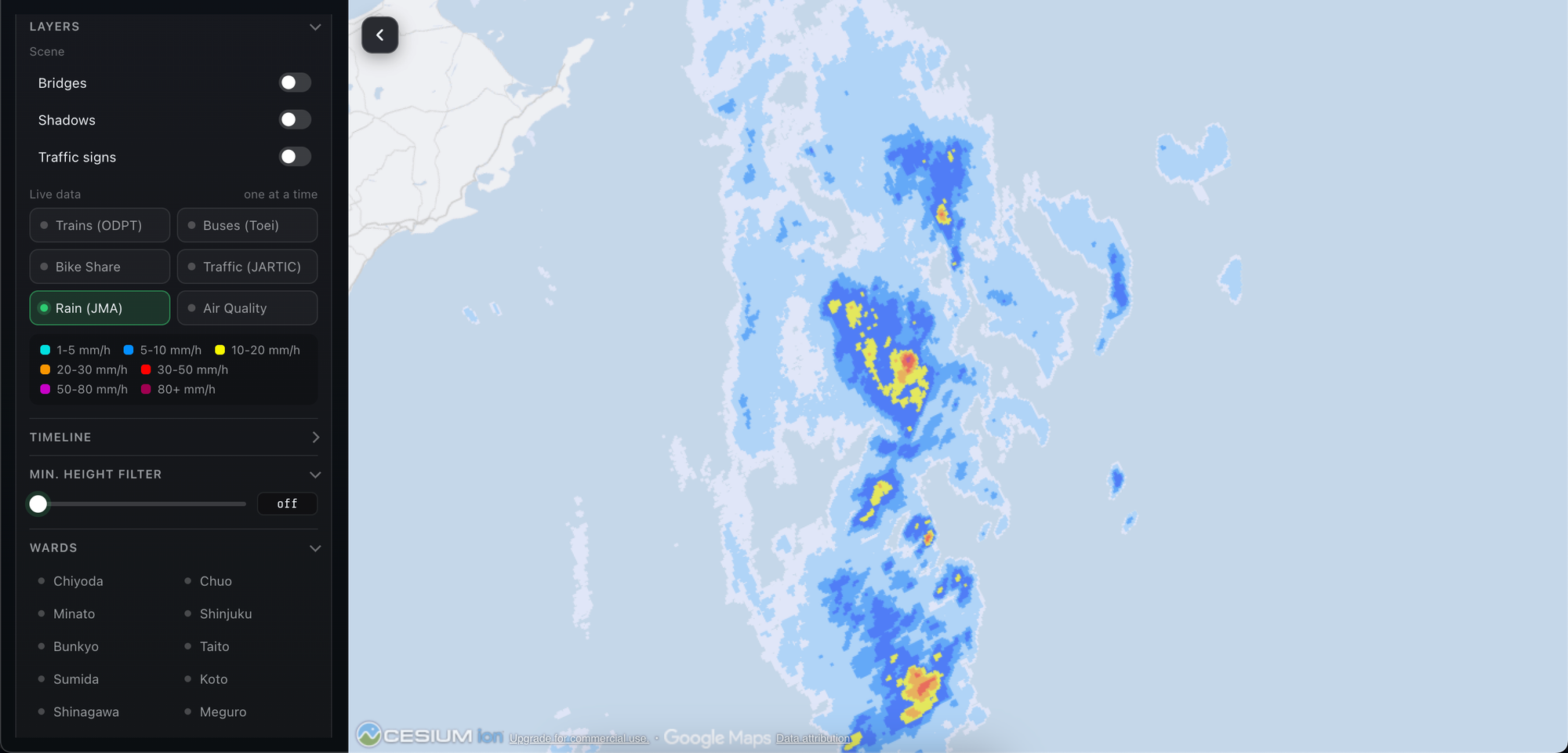

4.7. 降水量（Rain – JMA）の可視化

Rainレイヤーには、気象庁（JMA）からの降水量データが統合されています。

気象データがマップ環境に取り込まれているため、ユーザーは都市の地理的文脈のなかで降水情報を観察できます。

気象データと3D都市モデルを組み合わせることで、天候と都市活動の相関関係を研究する機会が拓かれます。

たとえば、降雨データは移動条件の分析、大雨に脆弱なエリアの評価、または都市管理支援アプリケーションの構築時に役立ちます。

なお、降水量データはデータソースから提供された空間範囲および時間枠に応じた気象条件を反映するものであり、マップ上のすべての場所で直接的なセンサー測定が行われているとは限らないことに注意してください。

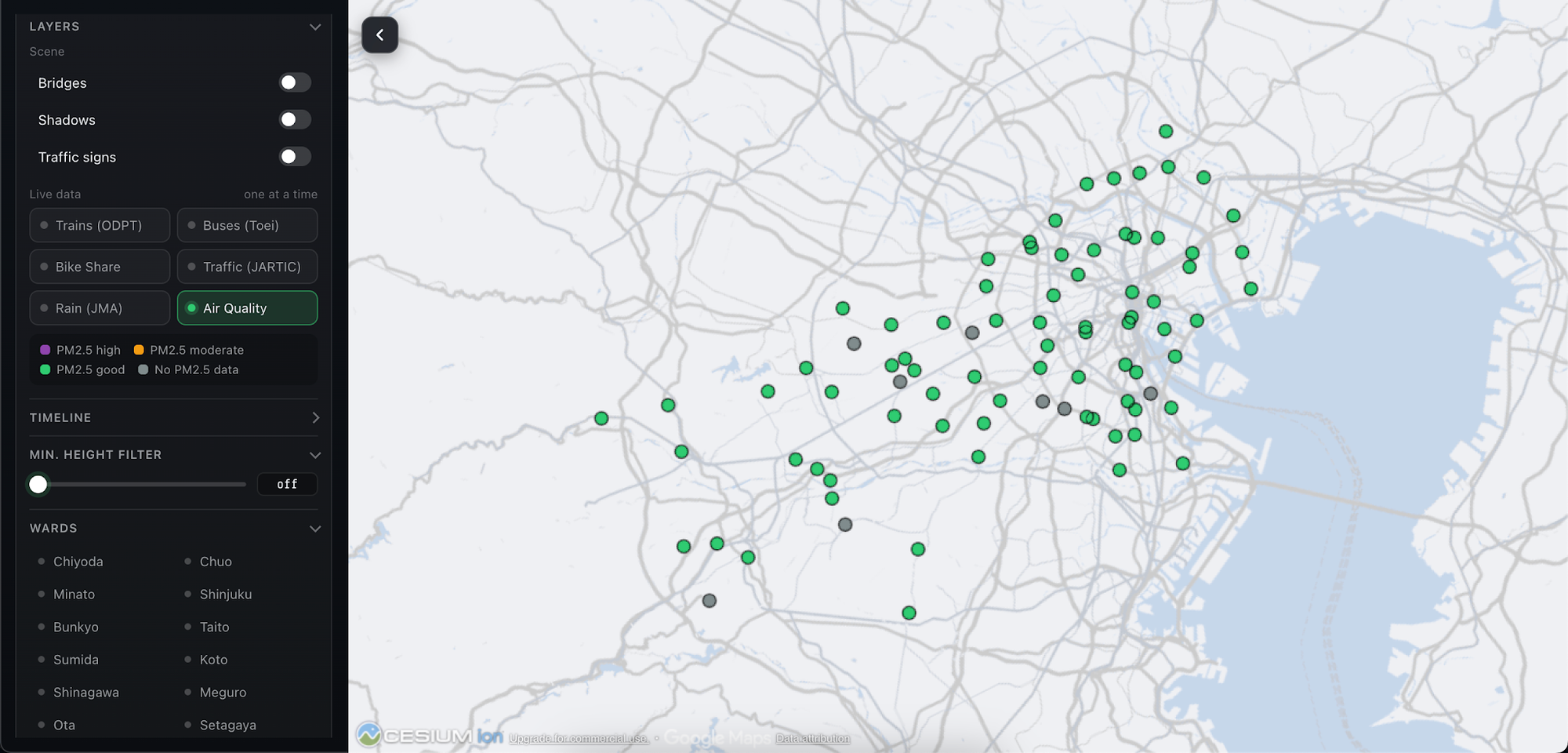

4.8. 大気質（Air Quality）の可視化

Air Qualityレイヤーは、東京の3Dマップに大気質情報を追加します。

交通、気象、都市モデルのデータと組み合わせることで、このレイヤーは観察範囲を都市環境側面に拡大します。

大気質情報は、元データが対応する空間情報を提供している場合に、環境指標の地域分布を理解するのに役立ちます。

スマートシティアプリケーションにおいて、大気質データを交通や気象と組み合わせることで、生活環境に関するより深い研究の基礎を形成できます。

PM2.5、PM10、NO₂、AQIなどの具体的な指標は、データソースがそれらを提供していると確認できた場合にのみ、実際のデモデータとして明記されるべきです。

4.9. 単一マップ上での複数データレイヤーの統合

本デモのハイライトの1つは、複数の情報グループを単一の地理空間可視化環境に集約できる機能です。

主なデータレイヤーは以下の通りです：

• PLATEAU： 3D都市モデル。
• JR東日本： 列車データおよび可視化。
• 都営バス： バスデータ。
• Bike Share： 自転車シェアリングシステムデータ。
• JARTIC Traffic： 道路交通データ。
• JMA Rain： 降水量データ。
• Air Quality： 大気質データ。

各レイヤーは都市の異なる視点を提供します。これらを組み合わせることでマルチドメインな可視化環境が作成され、都市構造、交通活動、環境要因の同時観察が可能になります。

このアプローチは、情報タイプごとにばらばらのツールを使用するのではなく、都市データを探索するための統一インターフェースとしての3Dマップの可能性を示しています。

4.10. インタラクティブなマップ操作と探索

3Dマップのインターフェースにより、ユーザーは都市環境とインタラクションを行い、表示された地域やデータを観察できます。

交通、気象、環境のデータレイヤーは、同じ地理空間に対してさまざまな視点を提供します。

個々のデータレイヤーの切り替えなどの具体的なコントロールやオプションは、詳細な操作手順を記載する前に現在のデモインターフェースで確認する必要があります。

5. データレイヤーの概要

上記のセクションでは、既存の導入詳細に基づいてデモで使用されているデータレイヤーをまとめています。データソース、更新頻度、精度、情報の範囲はレイヤーによって異なる場合があります。

6. 列車データのシミュレーションと更新メカニズム

列車の可視化に関するワークフローは、次の手順で説明できます：

1. データ収集： データソースから列車関連情報を取得します。
2. 出発地と目的地情報の読み取り： From および To フィールドを使用して、シミュレートする移動方向またはルートを決定します。
3. シミュレーション位置の計算： 表現されているルート上の列車位置を特定します。
4. 移動動作の生成： 時間の経過に伴い表示位置を更新し、列車の動きをシミュレートします。
5. データリフレッシュ： データソースが更新された際に新しい値を受信します。

現在の実装仕様に基づくと、表示ステータスに新しい値が反映されるまで約2分かかる場合があります。実際の更新間隔は、更新ルーチンとデータソースに依存します。

重要なこととして、API提供データと動きをアニメーション化するためにアプリによって計算された値とを区別する必要があります。連続的なシミュレーションが行われているからといって、リアルタイムの列車座標を連続受信しているわけではありません。

7. 都市データを組み合わせる価値

7.1. 都市の包括的なビューの作成

3D都市モデルが交通および環境データセットと統合されることで、ユーザーは単一のワークスペース内で東京の多様な側面を探求できるようになります。

独立したデータセットを個別に閲覧するのではなく、そのデータが表す空間的文脈をより深く理解できます。

7.2. クロスドメインデータの接続

交通、気象、大気質は、多くの場合個別のデータシステムで管理されています。

これらのレイヤーを統一された可視化プラットフォーム上に重ね合わせることで、クロスドメインデータがどのように共通の地理的文脈へ配置され得るかを示しています。

7.3. スマートシティアプリケーション開発の支援

このデモアーキテクチャは、3Dモデルが都市データのビジュアルインターフェースとして機能するスマートシティアプリケーションの土台として活用できます。

適切なデータソースが追加されれば、システムを拡張して交通モニタリング、環境追跡、またはインフラ状態の可視化をサポートできます。

8. 潜在的な応用分野

都市計画

3D都市モデルを使用して都市構造を観察し、特定空間の文脈の中に交通、気象、環境データを位置付けます。

交通管理

列車、バス、シェアサイクル、道路交通のデータを組み合わせ、都市モビリティシステムに関する一元的な視点を構築します。

環境モニタリング

大気質データと降水量データを統合し、都市空間全体の環境要因を可視化します。

デジタルツインの開発

3Dモデルをベースとして活用し、さまざまなシステムからのデータを統合して都市デジタルツインを構築します。

都市シミュレーションおよび分析

より詳細なデータでシステムを拡張し、交通シナリオ、気象による影響、または都市環境の構造変化を研究します。

これらはこのアプローチに対する潜在的な応用方向を示しているものであり、現在のデモですべての分析機能やシミュレーション機能が実装されていることを意味するものではありません。

9. 主な考慮事項

本デモは有用な複数のデータレイヤーを統合していますが、生データソースとアプリ上でシミュレートまたは計算された値との間の明確な区別が必要です。

• 列車の位置： データソースとシミュレーションロジックに依存する場合があります。
• ルート： シミュレートされたルートが実際の物理的な線路と完全に一致していると仮定すべきではありません。
• 列車の速度： データプロバイダーによって確認された場合にのみ、実際の速度としてみなすべきです。
• 交通データ： データカバー率は統合されたJARTICの範囲に依存します。
• 降水量データ： 気象庁（JMA）による空間範囲、タイミング、データ配信方法に依存します。
• 大気質： 具体的な指標は利用するデータソースに依存します。
• 更新頻度： データソースおよび表示レイヤーごとに異なる場合があります。

これらの要素は、可視化された情報を正しく解釈し、今後の開発を導くための不可欠な基礎となります。

10. おわりに

PLATEAU Tokyo 23-Kuは、3D都市モデルが多種多様な都市データタイプと統合し、直感的で魅力的な都市探索体験を創出する方法を示しています。

PLATEAUをJR東日本、都営バス、シェアサイクル、JARTIC Traffic、JMA Rain、大気質のデータレイヤーと組み合わせることで、本デモは3Dマップを単純な都市モデルからマルチドメインの可視化環境へと変貌させます。

この統合は、スマートシティアプリケーションやデジタルツインの構築におけるCesium、3D Tiles、およびオープン都市データの潜在的可能性を示しています。

今後は、交通データの精度向上、ソース間の同期の改善、関連する分析ツールの追加を行うことで、このシステムを都市環境の研究や探索に向けたより効果的なプラットフォームへと発展させることができます。

本デモのコアコンセプトは、3D都市モデルを単一の地理的文脈のなかで建物、交通、環境データを探索できる共通の可視化ワークスペースへと変革することです。

デモ：https://innovation-lab.vitalify.asia/ja/gallery/plateau-tokyo23ku
