PLATEAU Tokyo 23-Ku: Khám phá Tokyo qua bản đồ 3D, giao thông và dữ liệu môi trường

1. Giới thiệu

Tokyo là một trong những đô thị lớn và phức tạp nhất thế giới, với mật độ xây dựng cao, mạng lưới giao thông công cộng rộng khắp và các hoạt động đô thị diễn ra liên tục. Việc quan sát toàn bộ môi trường này thông qua bản đồ 2D truyền thống đôi khi gây khó khăn trong việc hình dung mối quan hệ giữa các công trình, hệ thống giao thông và điều kiện môi trường.

Để khám phá những khả năng của công nghệ trực quan hóa đô thị, chúng tôi đã phát triển PLATEAU Tokyo 23-Ku, một demo 3D tương tác kết hợp mô hình thành phố với dữ liệu giao thông, thời tiết và môi trường.

Demo sử dụng Cesium và 3D Tiles để hiển thị môi trường đô thị Tokyo trong không gian ba chiều, đồng thời tích hợp nhiều lớp dữ liệu, bao gồm tàu JR East, xe buýt Toei, hệ thống chia sẻ xe đạp, tình trạng giao thông đường bộ, lượng mưa và chất lượng không khí.

Thay vì chỉ quan sát các tòa nhà trên một bản đồ 3D tĩnh, người dùng có thể khám phá nhiều khía cạnh khác nhau của thành phố thông qua các lớp dữ liệu được tích hợp vào cùng một môi trường địa lý.

Trải nghiệm demo trực tiếp:
https://innovation-lab.vitalify.asia/en/gallery/plateau-tokyo23ku

2. PLATEAU là gì?

PLATEAU là dự án của Bộ Đất đai, Cơ sở hạ tầng, Giao thông và Du lịch Nhật Bản (MLIT), nhằm phát triển và cung cấp các mô hình thành phố 3D mở trên toàn Nhật Bản.

Các mô hình này tái hiện môi trường đô thị bằng dữ liệu 3D có cấu trúc. Tùy thuộc vào bộ dữ liệu, chúng có thể bao gồm hình học tòa nhà, thuộc tính công trình và những thông tin không gian liên quan.

Dữ liệu PLATEAU có thể được sử dụng trong nhiều lĩnh vực:

• Quy hoạch và phát triển đô thị.
• Phòng chống thiên tai và đánh giá rủi ro.
• Phân tích giao thông và khả năng di chuyển.
• Trực quan hóa dữ liệu môi trường.
• Phát triển ứng dụng thành phố thông minh (Smart City).
• Xây dựng bản sao số đô thị (Urban Digital Twin).
• Mô phỏng và phân tích các kịch bản đô thị.

Trong demo PLATEAU Tokyo 23-Ku, mô hình thành phố 3D đóng vai trò là nền tảng không gian để hiển thị và kết hợp các lớp dữ liệu giao thông, thời tiết và môi trường.

3. Công nghệ sử dụng

Demo kết hợp các công nghệ trực quan hóa địa không gian với dữ liệu đô thị và giao thông.

Cesium

Cesium là nền tảng phát triển ứng dụng địa không gian 3D, hỗ trợ hiển thị dữ liệu địa lý trên quy mô lớn và cho phép người dùng tương tác với môi trường 3D.

Trong demo, Cesium cung cấp môi trường để khám phá thành phố Tokyo và quan sát các lớp dữ liệu được đặt trong bối cảnh địa lý.

3D Tiles

3D Tiles là định dạng được thiết kế để truyền tải và hiển thị hiệu quả các tập dữ liệu địa không gian 3D quy mô lớn.

Công nghệ này cho phép tổ chức dữ liệu thành các phần nhỏ để phục vụ quá trình tải và hiển thị theo nhu cầu, phù hợp với các ứng dụng trực quan hóa thành phố.

PLATEAU 3D City Models

Các mô hình thành phố 3D PLATEAU cung cấp dữ liệu đô thị làm nền tảng cho khung cảnh trực quan hóa.

Nhờ có mô hình 3D, người dùng có thể quan sát các công trình và môi trường xây dựng trong mối quan hệ với các lớp thông tin khác.

Các nguồn dữ liệu giao thông và môi trường

Demo tích hợp các nhóm dữ liệu liên quan đến giao thông công cộng, giao thông đường bộ, thời tiết và chất lượng không khí.

Sự kết hợp này giúp mở rộng vai trò của bản đồ 3D từ việc hiển thị hình học đô thị sang trực quan hóa thông tin về các hoạt động và điều kiện của thành phố.

4. Các tính năng của demo

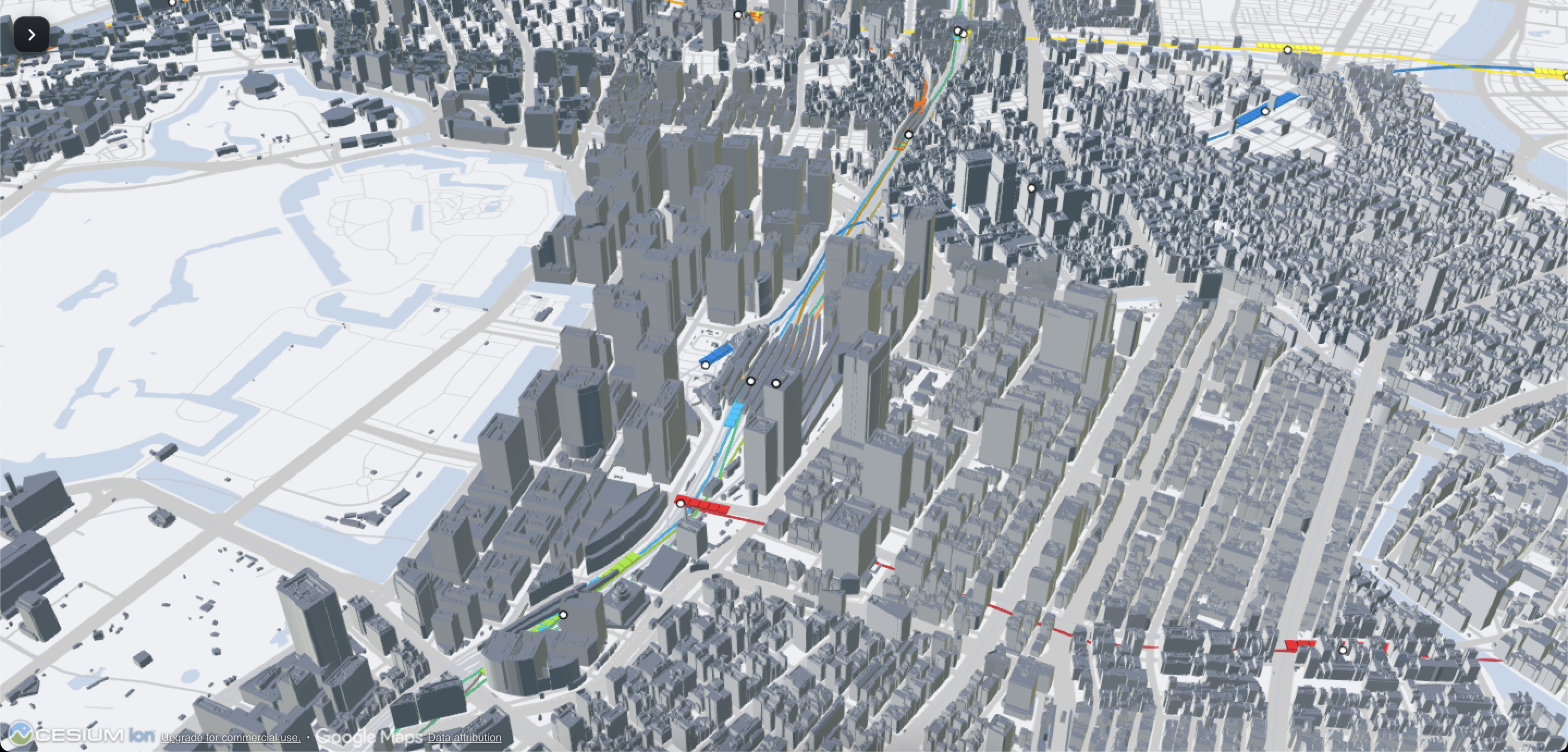

4.1. Trực quan hóa Tokyo 23 quận trong không gian 3D

Tính năng chính của demo là hiển thị môi trường đô thị Tokyo dưới dạng bản đồ 3D tương tác.

Người dùng có thể khám phá thành phố từ nhiều góc nhìn khác nhau, quan sát sự phân bố của các công trình và hình dung rõ hơn về quy mô của môi trường đô thị.

Khác với bản đồ 2D thông thường, cách tiếp cận này cung cấp thêm chiều sâu không gian, giúp việc quan sát các công trình và hệ thống giao thông trở nên trực quan hơn.

4.2. Mô hình thành phố 3D dựa trên PLATEAU

Demo sử dụng dữ liệu mô hình thành phố PLATEAU để tái hiện môi trường xây dựng của Tokyo trong không gian địa lý.

Mô hình 3D đóng vai trò như một lớp nền không gian chung cho các dữ liệu được tích hợp. Nhờ đó, người dùng có thể quan sát dữ liệu giao thông và môi trường trong mối quan hệ với các khu vực đô thị xung quanh.

Cách tiếp cận này cũng tạo nền tảng để mở rộng ứng dụng sang các bài toán quy hoạch, phân tích không gian và mô phỏng đô thị.

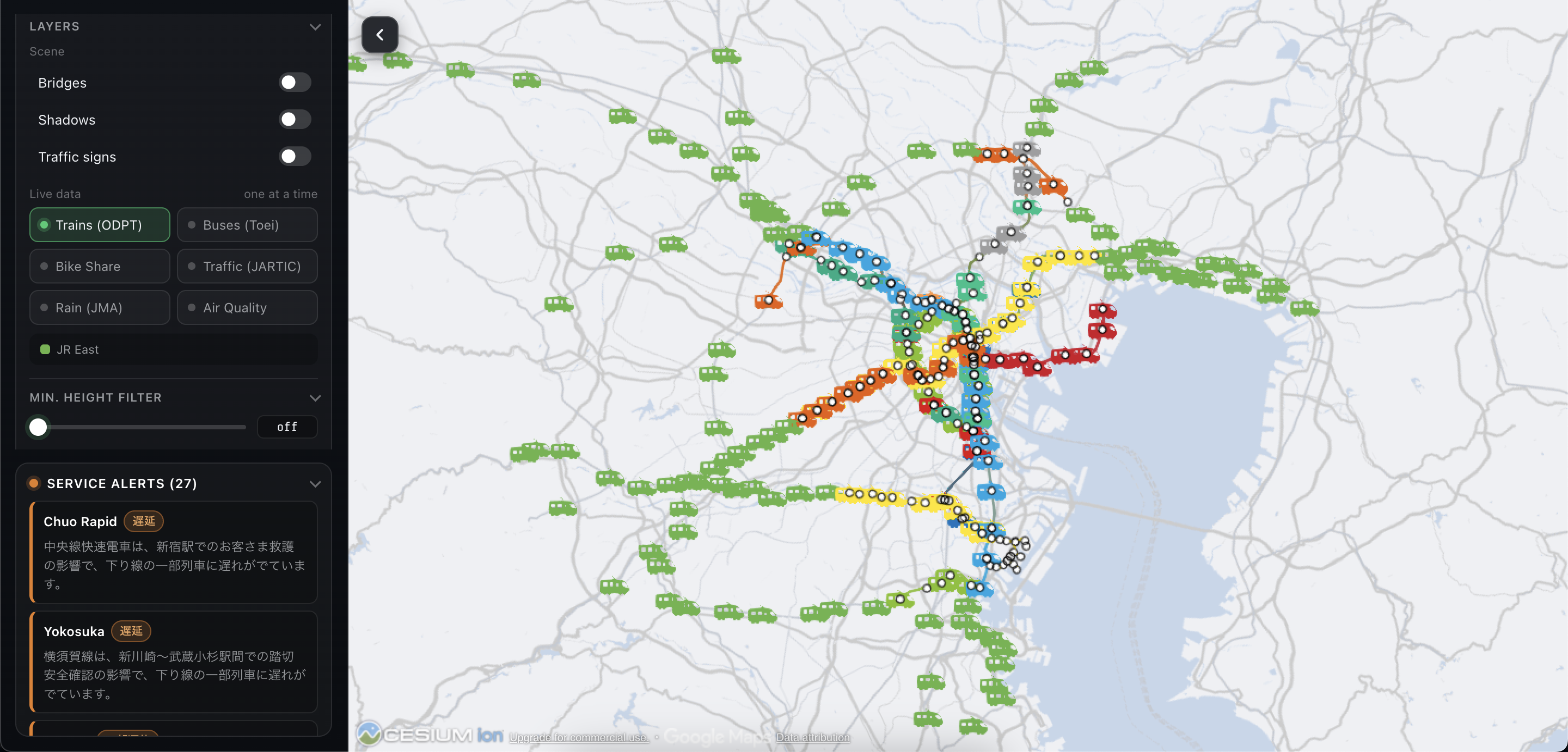

4.3. Trực quan hóa tàu JR East

Demo tích hợp lớp dữ liệu tàu JR East để thể hiện hoạt động đường sắt trong môi trường thành phố 3D.

Việc hiển thị tàu trên bản đồ giúp người dùng quan sát hoạt động giao thông đường sắt trong bối cảnh địa lý của Tokyo, thay vì chỉ xem thông tin tuyến trên một sơ đồ giao thông riêng biệt.

Trong phiên bản triển khai hiện tại, logic mô phỏng tuyến tàu có thể sử dụng thông tin điểm đi và điểm đến (From / To) để xác định hướng di chuyển và tạo chuyển động cho tàu.

Cần phân biệt giữa chuyển động được mô phỏng và vị trí tàu thực tế. Độ chính xác của vị trí, tuyến đường và tốc độ phụ thuộc vào dữ liệu nguồn cũng như phương pháp xử lý được sử dụng.

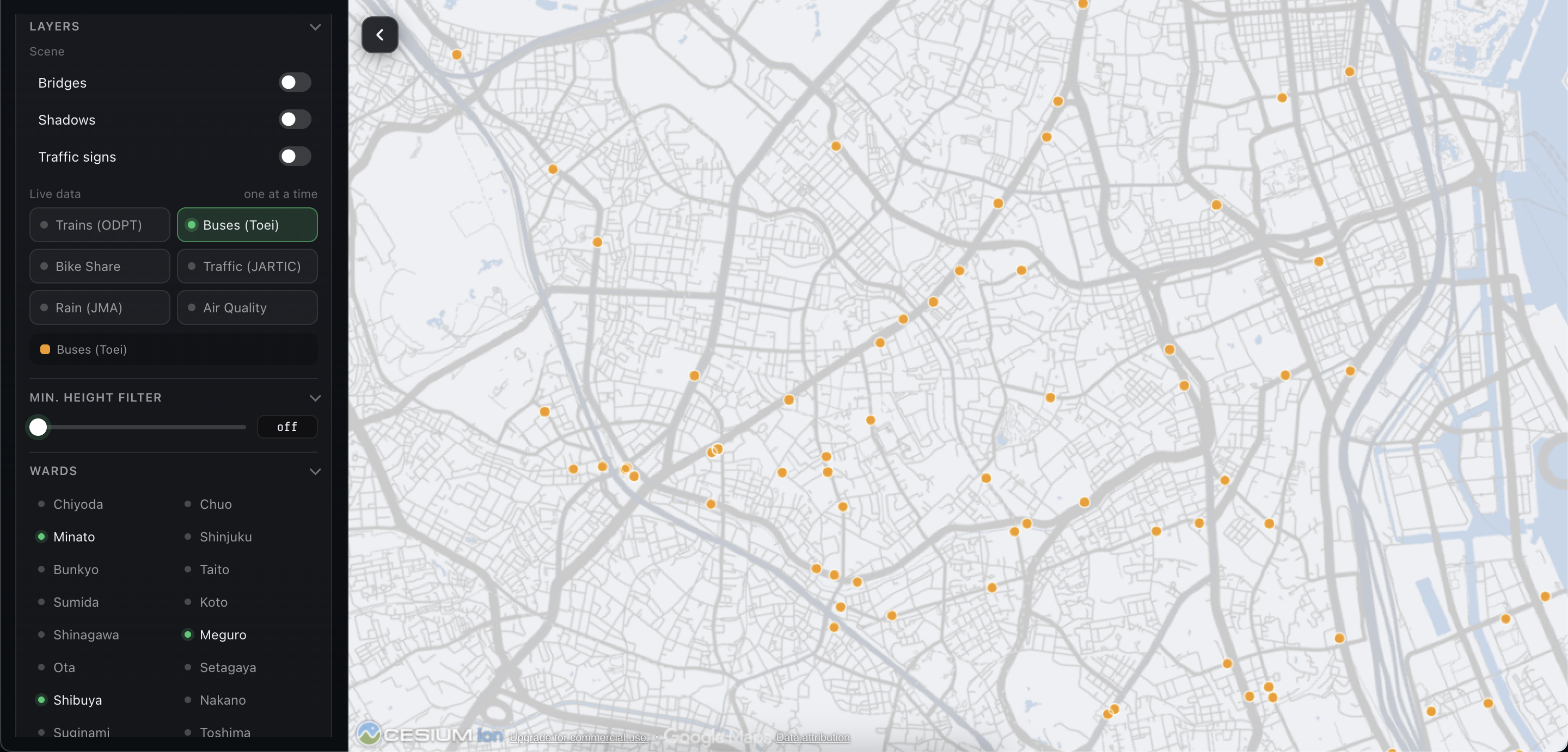

4.4. Trực quan hóa xe buýt Toei (Buses – Toei)

Lớp Buses cung cấp thông tin trực quan về hệ thống xe buýt Toei trong môi trường đô thị.

Tính năng này bổ sung góc nhìn về giao thông công cộng đường bộ bên cạnh hệ thống đường sắt JR East.

Khi được đặt trong cùng môi trường 3D, dữ liệu xe buýt giúp minh họa cách các phương thức giao thông công cộng cùng tồn tại trong thành phố.

Đây cũng là nền tảng hữu ích để phát triển các ứng dụng phân tích khả năng kết nối giữa các tuyến xe buýt, nhà ga và những khu vực đô thị khác.

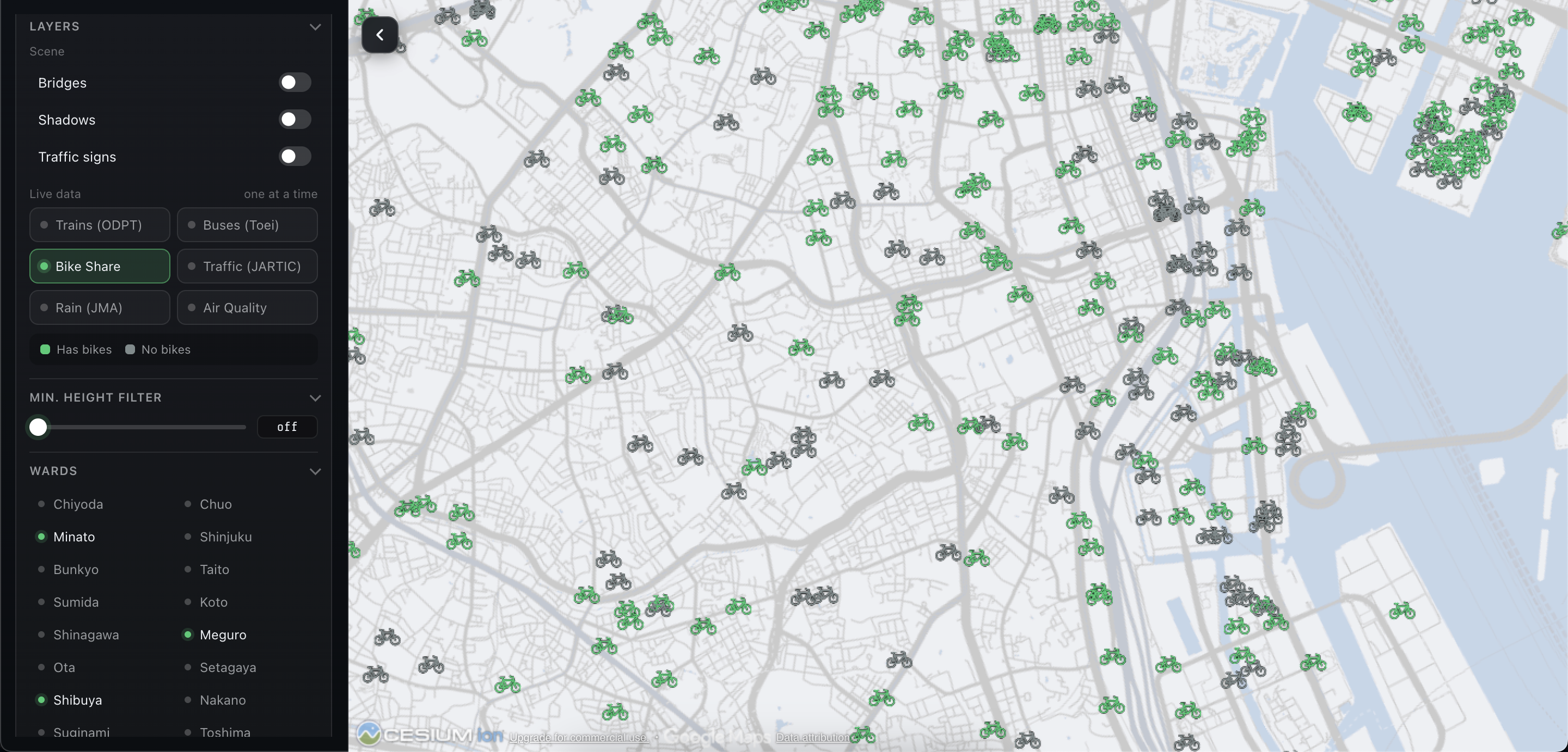

4.5. Trực quan hóa hệ thống chia sẻ xe đạp (Bike Share)

Bike Share là lớp dữ liệu dành cho hệ thống chia sẻ xe đạp tại Tokyo.

Việc tích hợp dữ liệu này mở rộng phạm vi trực quan hóa từ giao thông công cộng sang các phương thức di chuyển linh hoạt trong đô thị.

Khi kết hợp với tàu JR East và xe buýt Toei, lớp Bike Share góp phần thể hiện bức tranh đa phương thức về khả năng di chuyển trong thành phố.

Ví dụ, dữ liệu chia sẻ xe đạp có thể hỗ trợ việc tìm hiểu mối quan hệ giữa các điểm di chuyển bằng xe đạp và mạng lưới giao thông công cộng, tùy thuộc vào thông tin thực tế mà nguồn dữ liệu cung cấp.

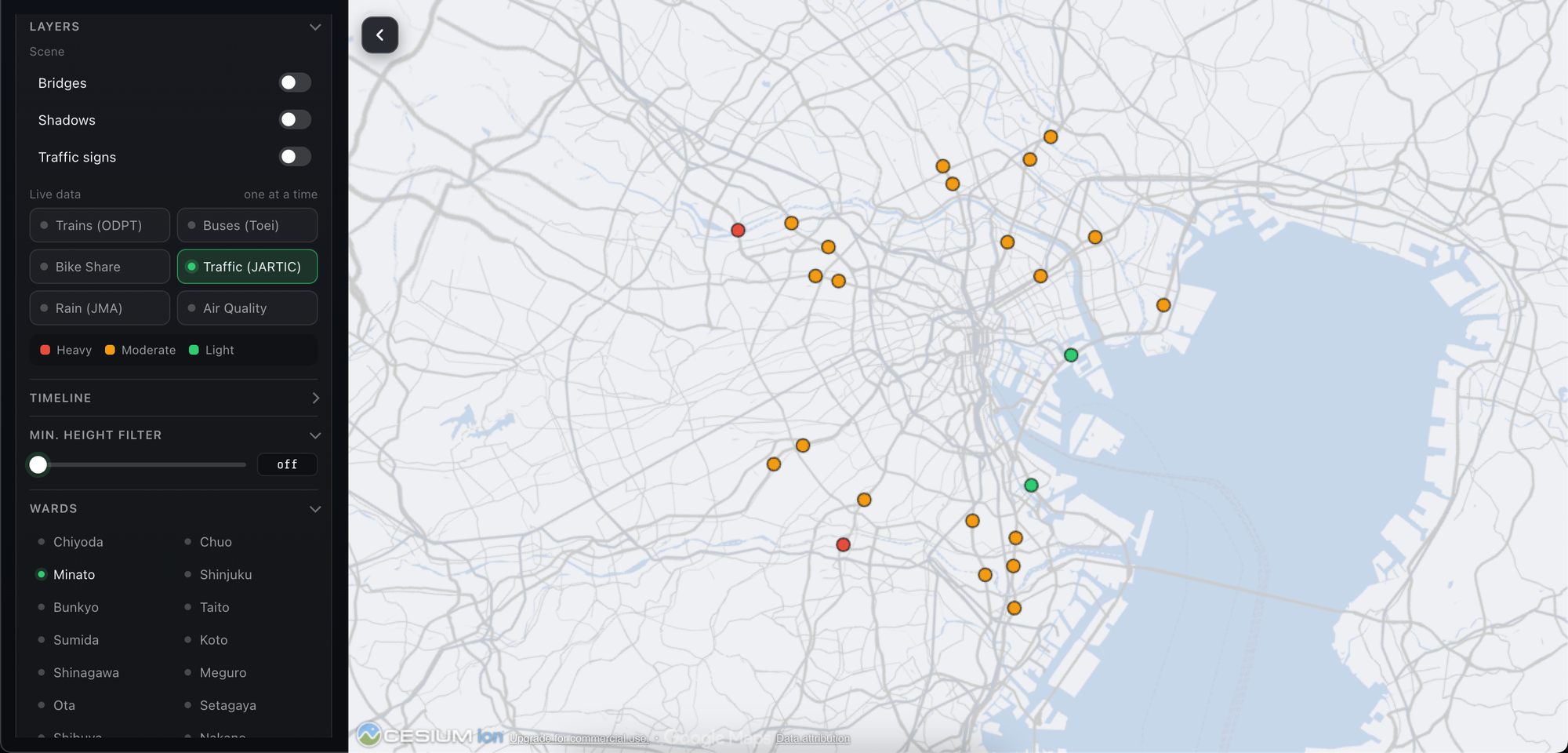

4.6. Trực quan hóa tình trạng giao thông đường bộ (Traffic – JARTIC)

Demo tích hợp lớp Traffic sử dụng dữ liệu từ JARTIC (Japan Road Traffic Information Center – Trung tâm Thông tin Giao thông Đường bộ Nhật Bản).

Lớp dữ liệu này bổ sung thông tin về giao thông đường bộ vào môi trường trực quan hóa 3D.

Khi kết hợp với dữ liệu đường sắt và xe buýt, thông tin giao thông đường bộ giúp mở rộng góc nhìn từ từng phương thức vận tải riêng lẻ sang hệ thống giao thông đô thị tổng thể.

Đây là hướng tiếp cận có tiềm năng ứng dụng trong việc quan sát tình trạng giao thông, phân tích khả năng di chuyển và phát triển các hệ thống hỗ trợ quản lý đô thị.

Các thông tin cụ thể như mức độ ùn tắc, tốc độ xe hoặc trạng thái từng đoạn đường phụ thuộc vào loại dữ liệu JARTIC mà demo đang sử dụng.

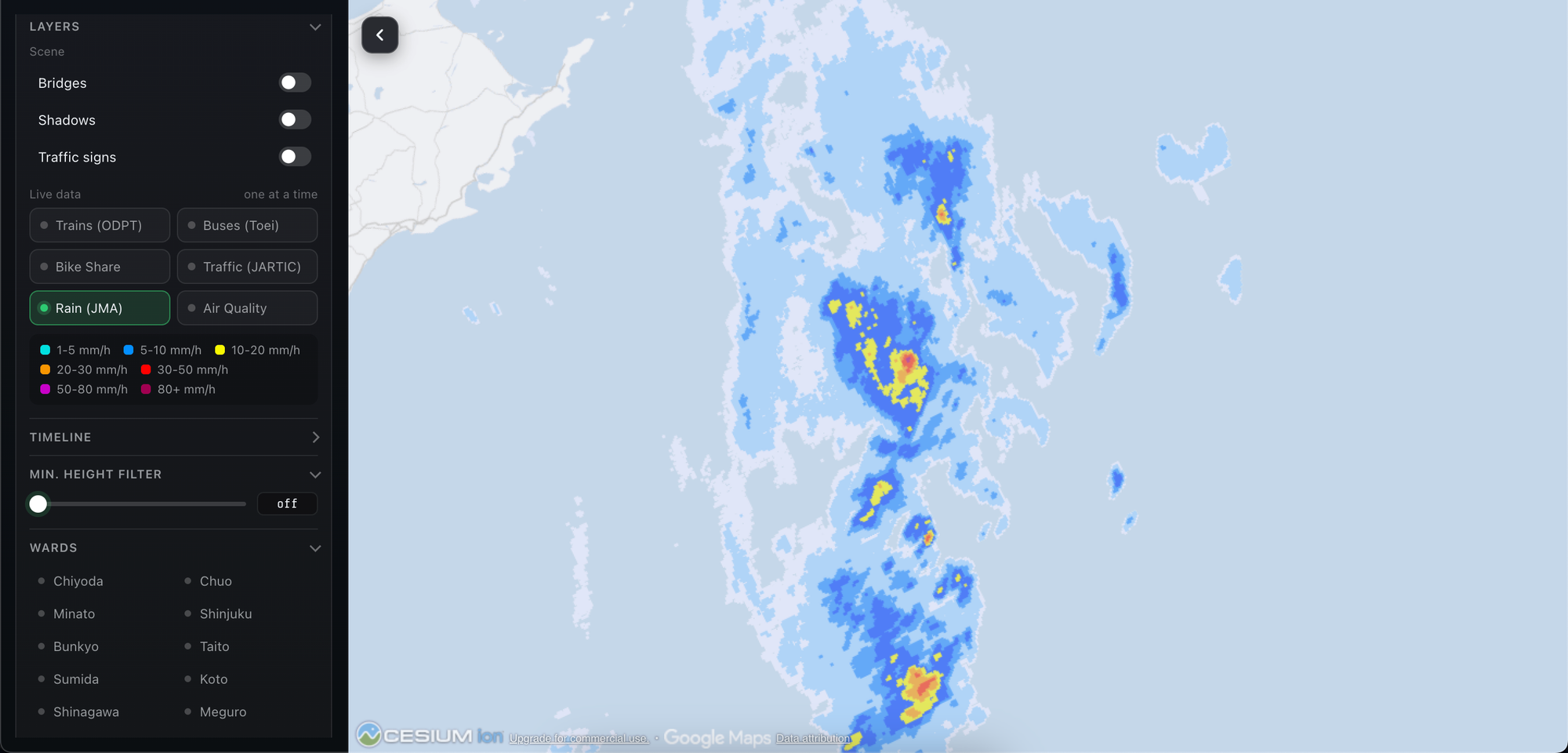

4.7. Trực quan hóa lượng mưa (Rain – JMA)

Lớp Rain tích hợp dữ liệu mưa từ JMA (Japan Meteorological Agency – Cơ quan Khí tượng Nhật Bản).

Dữ liệu thời tiết được đưa vào môi trường bản đồ để người dùng có thể quan sát thông tin lượng mưa trong bối cảnh địa lý của thành phố.

Việc kết hợp dữ liệu khí tượng với mô hình đô thị 3D mở ra khả năng nghiên cứu mối quan hệ giữa thời tiết và các hoạt động trong thành phố.

Ví dụ, dữ liệu mưa có thể hữu ích khi phân tích điều kiện di chuyển, đánh giá các khu vực dễ bị ảnh hưởng bởi mưa lớn hoặc xây dựng các ứng dụng hỗ trợ quản lý đô thị.

Cần lưu ý rằng dữ liệu lượng mưa phản ánh điều kiện khí tượng theo phạm vi và thời điểm mà nguồn dữ liệu cung cấp; không nên mặc định rằng mọi vị trí trên bản đồ đều có số liệu đo trực tiếp.

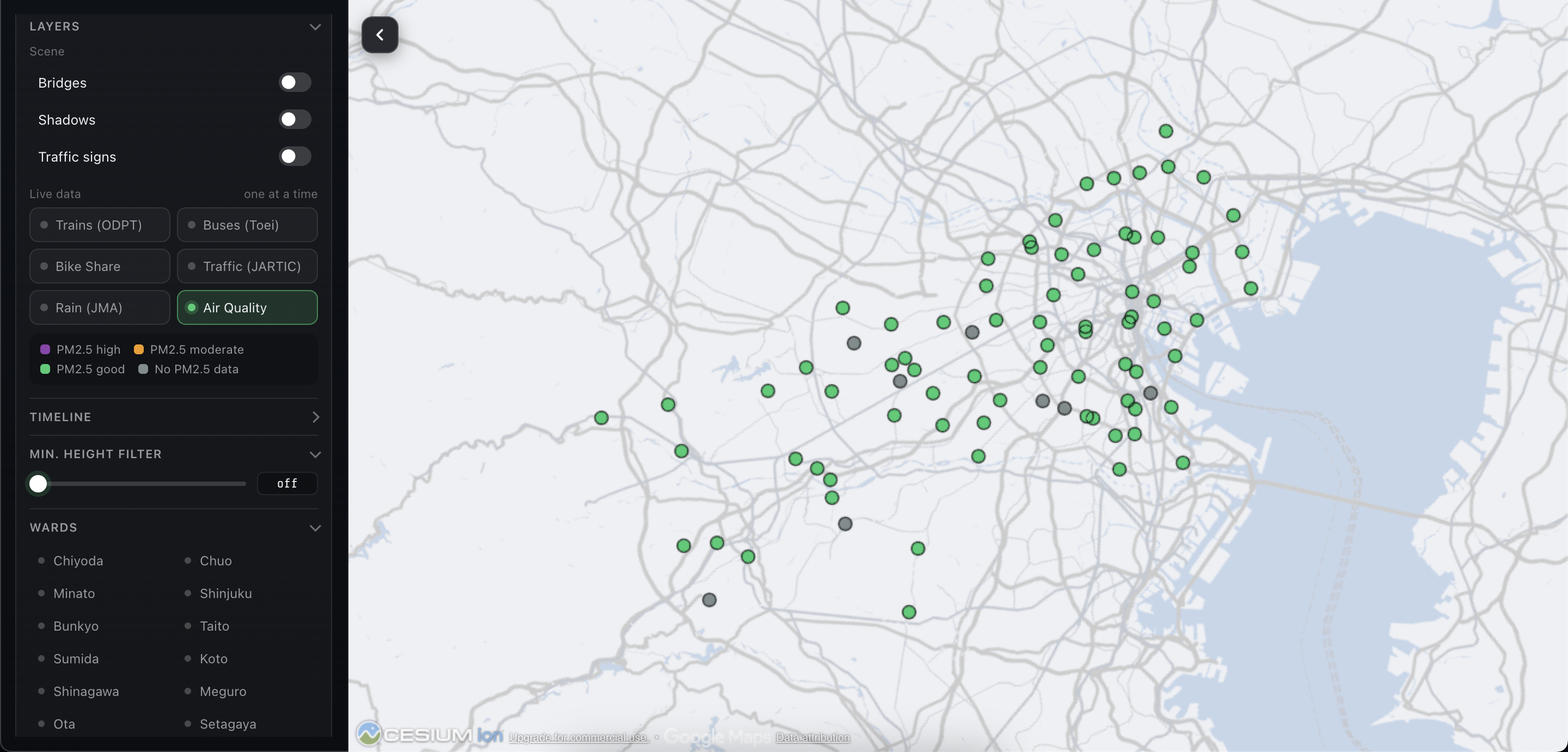

4.8. Trực quan hóa chất lượng không khí (Air Quality)

Lớp Air Quality bổ sung thông tin về chất lượng không khí vào bản đồ 3D của Tokyo.

Khi kết hợp với dữ liệu giao thông, thời tiết và mô hình thành phố, lớp dữ liệu này giúp mở rộng phạm vi quan sát sang khía cạnh môi trường đô thị.

Thông tin chất lượng không khí có thể hỗ trợ việc tìm hiểu sự phân bố của các chỉ số môi trường theo khu vực, nếu dữ liệu nguồn cung cấp thông tin không gian tương ứng.

Trong các ứng dụng thành phố thông minh, việc kết hợp dữ liệu chất lượng không khí với giao thông và thời tiết có thể tạo nền tảng cho những nghiên cứu sâu hơn về môi trường sống.

Các chỉ số cụ thể như PM2.5, PM10, NO₂ hoặc AQI chỉ nên được nêu là dữ liệu thực tế của demo khi xác nhận được rằng nguồn dữ liệu đang cung cấp những chỉ số đó.

4.9. Kết hợp nhiều lớp dữ liệu trên cùng một bản đồ

Một trong những điểm nổi bật của demo là khả năng tập hợp nhiều nhóm thông tin vào cùng một môi trường trực quan hóa địa không gian.

Các lớp dữ liệu chính bao gồm:

• PLATEAU: Mô hình thành phố 3D.
• JR East: Dữ liệu và trực quan hóa tàu.
• Toei Buses: Dữ liệu xe buýt.
• Bike Share: Dữ liệu hệ thống chia sẻ xe đạp.
• JARTIC Traffic: Dữ liệu giao thông đường bộ.
• JMA Rain: Dữ liệu lượng mưa.
• Air Quality: Dữ liệu chất lượng không khí.

Mỗi lớp bổ sung một góc nhìn riêng về thành phố. Khi được kết hợp, chúng tạo nên một môi trường trực quan hóa đa lĩnh vực, cho phép quan sát đồng thời cấu trúc đô thị, hoạt động giao thông và các yếu tố môi trường.

Cách tiếp cận này thể hiện tiềm năng của bản đồ 3D như một giao diện chung để khám phá dữ liệu thành phố, thay vì sử dụng nhiều công cụ riêng biệt cho từng loại thông tin.

4.10. Điều khiển và khám phá bản đồ tương tác

Giao diện bản đồ 3D cho phép người dùng tương tác với môi trường đô thị để quan sát các khu vực và dữ liệu được hiển thị.

Các lớp dữ liệu giao thông, thời tiết và môi trường mang lại nhiều góc nhìn khác nhau về cùng một không gian địa lý.

Những điều khiển và tùy chọn cụ thể, chẳng hạn cách bật hoặc tắt từng lớp dữ liệu, cần được xác nhận theo giao diện hiện tại của demo trước khi mô tả chi tiết từng thao tác.

5. Tổng quan các lớp dữ liệu

Bảng trên tổng hợp các lớp dữ liệu được sử dụng trong demo theo thông tin triển khai hiện có. Nguồn dữ liệu, tần suất cập nhật, độ chính xác và phạm vi thông tin của từng lớp có thể khác nhau.

6. Cơ chế mô phỏng và cập nhật dữ liệu tàu

Đối với phần trực quan hóa tàu, quy trình có thể được mô tả theo các bước sau:

1. Thu thập dữ liệu: Lấy thông tin liên quan đến tàu từ nguồn dữ liệu.
2. Đọc điểm đi và điểm đến: Sử dụng các trường From và To để xác định hướng di chuyển hoặc tuyến cần mô phỏng.
3. Tính toán vị trí mô phỏng: Xác định vị trí tàu trên tuyến được biểu diễn.
4. Tạo chuyển động: Cập nhật vị trí hiển thị theo thời gian để mô phỏng hoạt động của tàu.
5. Cập nhật dữ liệu: Tiếp nhận các giá trị mới khi nguồn dữ liệu được làm mới.

Theo thông tin triển khai hiện có, trạng thái hiển thị có thể cần khoảng hai phút để phản ánh giá trị mới. Khoảng thời gian thực tế phụ thuộc vào quy trình cập nhật và dữ liệu nguồn.

Điểm quan trọng là cần phân biệt giữa dữ liệu được cung cấp bởi API và các giá trị do ứng dụng tính toán để tạo chuyển động. Việc mô phỏng liên tục không đồng nghĩa với việc hệ thống liên tục nhận được tọa độ tàu thực tế.

7. Giá trị của việc kết hợp dữ liệu đô thị

7.1. Tạo góc nhìn tổng thể về thành phố

Khi mô hình thành phố 3D được kết hợp với dữ liệu giao thông và môi trường, người dùng có thể khám phá nhiều khía cạnh của Tokyo trong cùng một không gian.

Thay vì chỉ xem một lớp dữ liệu riêng lẻ, người dùng có thể hiểu rõ hơn bối cảnh không gian mà dữ liệu đó đại diện.

7.2. Kết nối dữ liệu từ nhiều lĩnh vực

Giao thông, khí tượng và chất lượng không khí thường được quản lý bằng các hệ thống dữ liệu khác nhau.

Việc tích hợp các lớp dữ liệu lên một nền tảng trực quan hóa chung minh họa cách dữ liệu từ nhiều lĩnh vực có thể được đặt trong cùng một bối cảnh địa lý.

7.3. Hỗ trợ phát triển ứng dụng thành phố thông minh

Kiến trúc của demo có thể làm nền tảng cho các ứng dụng thành phố thông minh, trong đó mô hình 3D đóng vai trò giao diện trực quan cho dữ liệu đô thị.

Khi được tích hợp thêm các nguồn dữ liệu phù hợp, hệ thống có thể được mở rộng để hỗ trợ giám sát giao thông, quan sát điều kiện môi trường hoặc trực quan hóa trạng thái cơ sở hạ tầng.

8. Các ứng dụng tiềm năng

Quy hoạch đô thị

Sử dụng mô hình thành phố 3D để quan sát cấu trúc đô thị và đặt dữ liệu giao thông, thời tiết, môi trường vào bối cảnh không gian cụ thể.

Quản lý giao thông

Kết hợp dữ liệu tàu, xe buýt, chia sẻ xe đạp và giao thông đường bộ để xây dựng một góc nhìn thống nhất về hệ thống di chuyển đô thị.

Giám sát môi trường

Tích hợp dữ liệu chất lượng không khí và lượng mưa để trực quan hóa các yếu tố môi trường trong không gian thành phố.

Phát triển Digital Twin

Sử dụng mô hình 3D làm nền tảng để tích hợp dữ liệu từ nhiều hệ thống và xây dựng bản sao số đô thị.

Mô phỏng và phân tích đô thị

Mở rộng hệ thống bằng dữ liệu chi tiết hơn để nghiên cứu các kịch bản giao thông, thời tiết hoặc những thay đổi trong môi trường đô thị.

Đây là các hướng ứng dụng tiềm năng của phương pháp tiếp cận này, không có nghĩa rằng tất cả chức năng phân tích hoặc mô phỏng trên đã được triển khai trong demo hiện tại.

9. Những điểm cần lưu ý

Mặc dù demo kết hợp nhiều lớp dữ liệu hữu ích, cần phân biệt rõ các thông tin được cung cấp trực tiếp từ nguồn dữ liệu và những thông tin được ứng dụng mô phỏng hoặc tính toán.

• Vị trí tàu: Có thể phụ thuộc vào dữ liệu nguồn và logic mô phỏng.
• Tuyến đường: Không nên mặc định tuyến mô phỏng trùng khớp hoàn toàn với đường ray thực tế.
• Tốc độ tàu: Chỉ nên xem là tốc độ thực khi nguồn dữ liệu xác nhận thông tin đó.
• Dữ liệu giao thông: Phạm vi thông tin phụ thuộc vào dữ liệu JARTIC được tích hợp.
• Dữ liệu lượng mưa: Phụ thuộc vào phạm vi không gian, thời điểm và phương pháp cung cấp dữ liệu của JMA.
• Chất lượng không khí: Các chỉ số cụ thể phụ thuộc vào nguồn dữ liệu được sử dụng.
• Tần suất cập nhật: Có thể khác nhau giữa các nguồn dữ liệu và các lớp hiển thị.

Những yếu tố này là cơ sở quan trọng để diễn giải đúng thông tin được trực quan hóa và xác định các hướng phát triển tiếp theo.

10. Kết luận

PLATEAU Tokyo 23-Ku minh họa cách mô hình thành phố 3D có thể kết hợp với nhiều loại dữ liệu đô thị để tạo ra trải nghiệm khám phá thành phố trực quan và sinh động hơn.

Bằng cách kết hợp PLATEAU với các lớp dữ liệu JR East, Toei Buses, Bike Share, JARTIC Traffic, JMA Rain và Air Quality, demo mở rộng bản đồ 3D từ một mô hình đô thị đơn thuần thành một môi trường trực quan hóa đa lĩnh vực.

Sự kết hợp này cho thấy tiềm năng của Cesium, 3D Tiles và dữ liệu đô thị mở trong việc xây dựng các ứng dụng thành phố thông minh và bản sao số.

Trong tương lai, việc nâng cao độ chính xác của dữ liệu giao thông, cải thiện khả năng đồng bộ giữa các nguồn dữ liệu và bổ sung thêm những công cụ phân tích phù hợp có thể giúp hệ thống trở thành nền tảng hữu ích hơn cho việc khám phá và nghiên cứu môi trường đô thị.

Ý tưởng cốt lõi của demo là biến mô hình thành phố 3D thành một không gian trực quan hóa chung, nơi dữ liệu về công trình, giao thông và môi trường có thể được khám phá trong cùng một bối cảnh địa lý.

Trải nghiệm demo trực tiếp:
https://innovation-lab.vitalify.asia/en/gallery/plateau-tokyo23ku
